產品介紹
TR旋轉夾模器利用氣壓作動使夾模器旋轉90度以油壓進行夾模動作。
TR旋轉夾模器利用氣壓作動使夾模器旋轉90度以油壓進行夾模動作。
|
耐壓 |
27.0MPa(275kgf/cm2) |
|
最大工作壓力 |
18.1MPa(185kgf/cm2) |
|
使用空氣壓力范圍 |
0.4~0.7(4~7kgf/cm2) |
|
使用溫度范圍 |
-5~60°C |
|
使用油 |
ISO VG32~VG5656 |
|
型號 |
夾持力(于油壓 185kgf/cm2) |
所需油量(cc.) |
A±1 |
MIN.B |
MIN.C |
|
TR-6 |
6 |
32.5 |
40 | 75 | 25 |
|
TR-10 |
10 |
52.5 |
50 | 95 | 30 |
|
TR-16 |
16 |
84.0 |
60 | 110 | 35 |
|

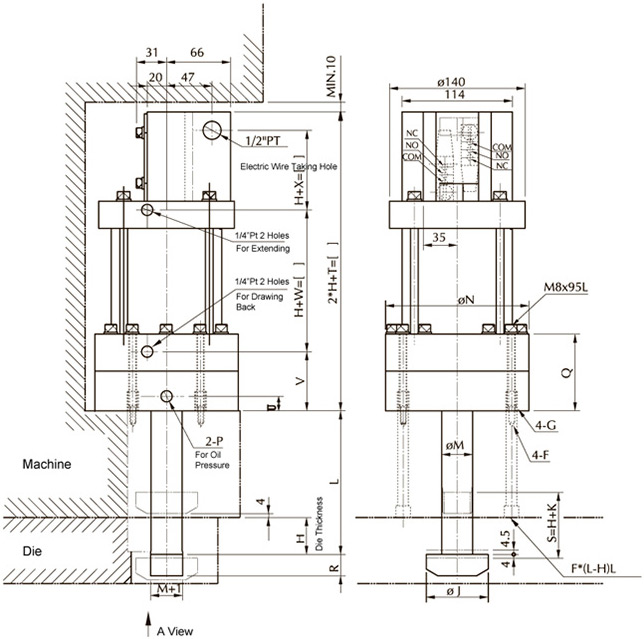

型號 |
D | E | F | G | J | K | M | N | PT | Q | R |
|
TR-6 |
112 | 70 |
M8*深16 |
M12*深20 |
64 | 30 | 32 | 148 | 1/4 | 79 | 22 |
|
TR-10 |
116 | 70 |
M10*深25 |
M14*深30 |
84 | 35 | 40 | 158 | 3/8 | 89 | 27 |
|
TR-16 |
120 | 76 |
M10*深25 |
M14*深35 |
99 | 40 | 50 | 168 | 3/8 | 94 | 32 |
|
型號 |
T | U | V | W | X |
質量 |
|
TR-6 |
232 | 15 | 61 | 108 | 44 | 20 |
|
TR-10 |
252 | 16 | 74 | 110 | 49 | 25 |
|
TR-16 |
267 | 16 | 79 | 115 | 54 | 27 |
